概述：拨号网络，就是我们常见的电脑连网，需要点宽带连接的拨号式上网，它有一固定的上网用户名和密码（也可称之为上网账号和密码）一、线路的连接。我们常见的几种拨号网络连接情况如下：①：有ADSL猫的宽带网络。比如直接从电信、联通等运营商所接电话线入户网络，配有猫。如下图：

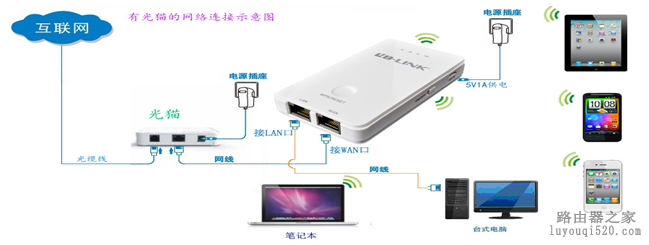

②：有光猫的光缆入户光纤网络。用如下图：

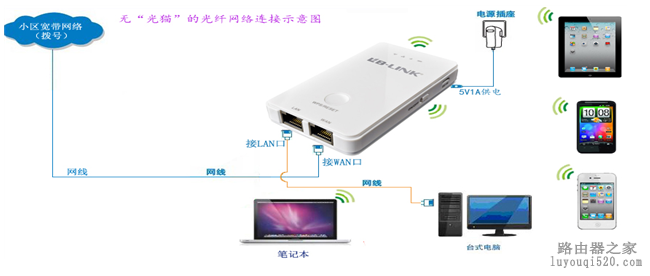

③：无光猫的网线入户光纤网络。如下图：
④：小区宽带拨号的网线入户网络。如下图：
注：从上述四种方案，虽接入网络（入户网络）不同，但都有个共同特性：那就是都需要点宽带连接，电脑才能上网。 接入电源到WR1230G后，路由器上WIFI指示灯是否有闪烁（大约1秒闪烁一次）。当网线接入WAN口和LAN口后，路由器上WAN和LAN指示是否有亮或闪烁，若不亮，则表示为线路不通，请重新接入网线或更换网线或重作水晶头。指示灯状态及模式选择说明如下图：

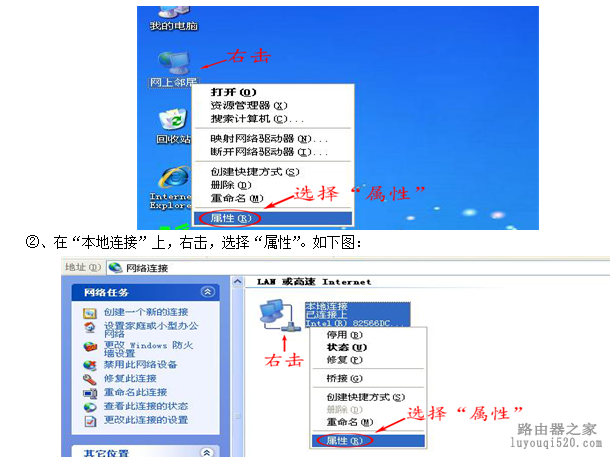

二、配置电脑网卡。（包含XP系统、WIN7系统下的配置，详细如下） 注：第二步和第四步，目的只有一个，就是让电脑本地连接网卡能获取到WR1230G由器的IP地址，为设置WR1230G路由器做准备。因此您若懂这两步，可以跳过这两大步，直接到第四步A、XP系统下网卡的配置：①、在桌面上右击网上邻居，选择属性，如下图：

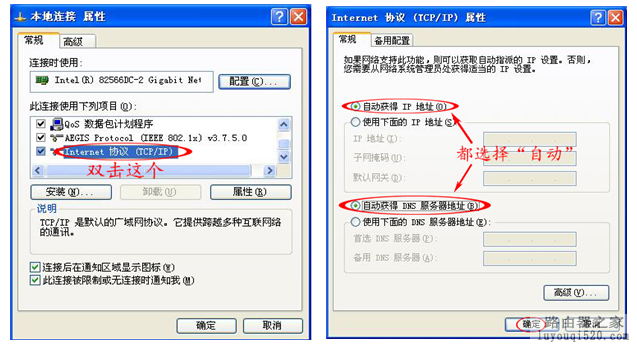

③、双击TCP/IP协议，两项都选择自动获得，如下图：
B、WIN7系统下网卡配置：①、在桌面上右下角网络标志上右击，选择打开网络和共享中心，如下图：
④、双击TCP/IP协议，两项都选择自动获得，如下图：
三、查看本地连接获取的IP地址。（包含XP系统、WIN7系统下，详细如下） （注，此步是为了更准确的确定电脑是否与路由器连接，进一步为设置WR1230G路由器做准备。因此您若懂，此步可以跳过，直接到第四步）A、XP系统下网卡的配置：①、在无线网络连接上，双击。如下图：
A、WIN7系统下网卡的配置：①、在无线网络连接上，双击。如下图：

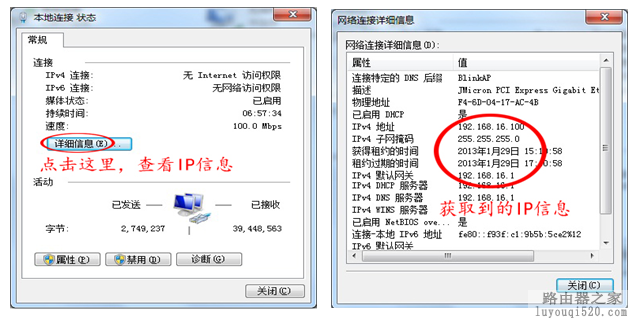

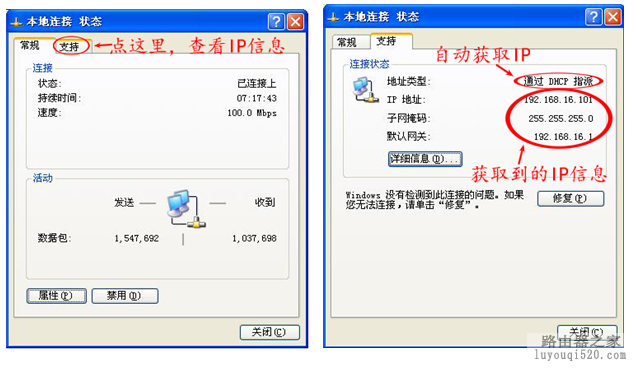

②、点支持选项卡，查看获得的IP地址是否为192.168.16.X（只有获取这类IP，才能做第五步）。如下图：

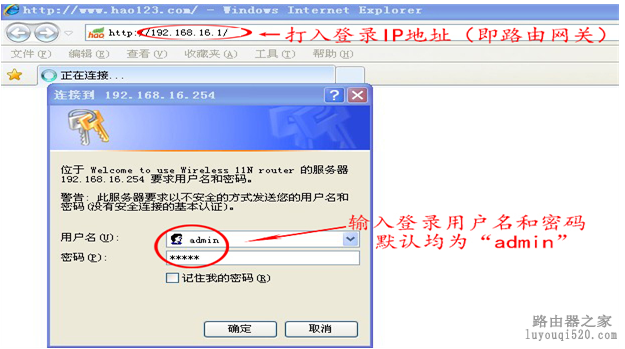

五、登录路由器WEB页面。 打开电脑的IE浏览器，在地址栏里输入192.168.16.1，输入登录用户名和密码（默认均是admin）。如下图：

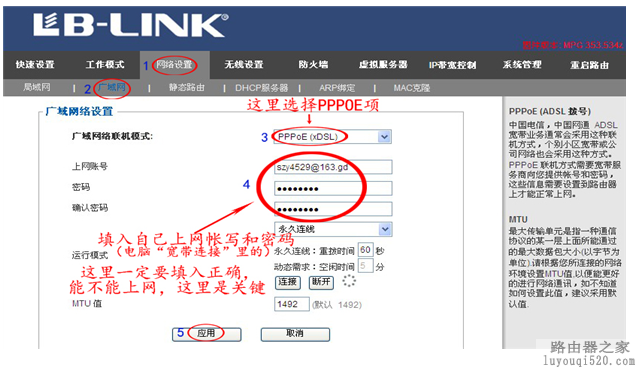

六、设置路由器。 找到网络设置－广域网，在广域网模式中选择ADSL虚拟拨号（PPPOE）这项，在下面填入自己宽带上网帐号和密码（也就是原电脑上网时宽带连接里的用户名和密码），此处一定要填入正确，否则，路由器不可能拨上号。如下图：

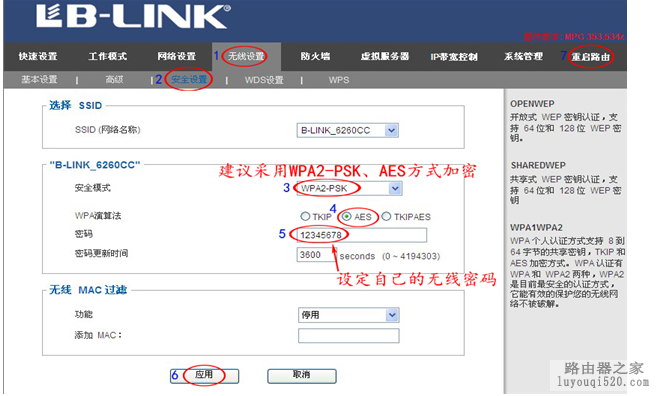

小提示：路由器中的ADLS虚拟拨号或PPPOE就相当于电脑中的宽带连接，这几个是一个意思，即路由器的PPPOE＝电脑中的宽带连接。不同的是，电脑宽带连接需要手动去点击连接，而路由器中的这个，是通上电（在线路接入正确的情况）自动连接上。七、无线密码的设置。 找到无线设置－安全设置，安全模式选WPA2-PSK，WPA算法选AES，密码在8-15位之间（密码太长，在无线连接时容易出错），设置好后，先点应用，再点重启路由让路由器生效。如下图： （注：当点重启路由后，表示当前路由器正在重启生效中，若是无线连接的，无线必定会断开，只需等待1分钟后，无线重新搜索，并输入设定的无线密码，再次连接）

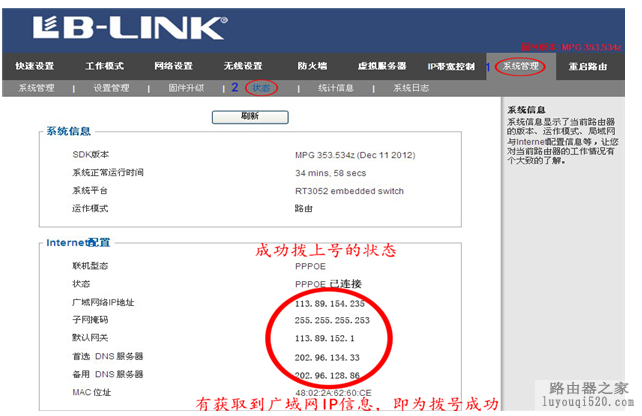

八、检验是否成功拨上号。 再次登录进入192.168.16.1管理页面里，找到系统管理－状态，看Interent配置中，是否获得了广域网IP信息。如下图：
注：此处获得的广域网IP信息是动态的，只要有获得IP信息即可，不用管是多少。若未获得广域网IP信息，请核对PPPOE中填入的上网帐号和密码的正确性
